Lipo Batareya paketi necə qurulur?

Drons-un gücü: Litium polimer batareya paketlərinin arxasındakı sənət sənətini açmaq

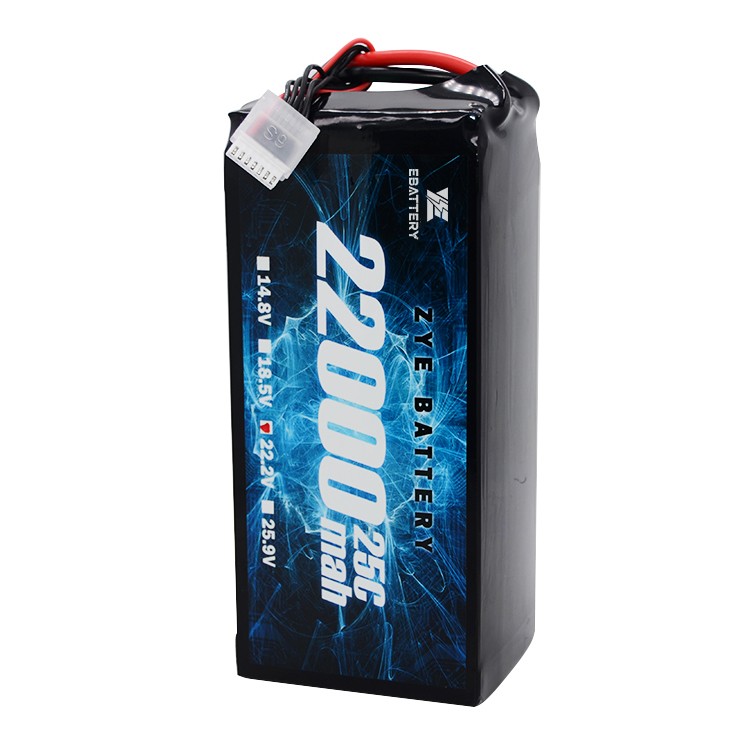

Montaj adrone batareyaPaket çətinliklər və mükafatlar ilə bir bacarıqdır. Bu, yalnız dözümlülük və gücü tamamilə özelleştirmek üçün, eyni zamanda Drone'nin enerji nüvəsinə dərin məlumat verir. Ancaq bu, sadə bir lehimləmə oyunundan çox uzaqdır - bu, elektron bilik, əl çeviklik və təhlükəsizlik şüurunu balanslaşdıran dəqiq bir sənətdir. Bu məqalə sizi ARRONE LIPO batareya paketi inşası dünyasına sistematik şəkildə istiqamətləndirəcəkdir.

I. CORE prinsipləri: Niyə seriyalar və paralel əlaqələr?

Dalışmadan əvvəl, batareya paketlərinin əsas elektrik memarlığını başa düş. İki üsulla fərqli hədəflərə çatırıq:

Seriya bağlantısı: gərginliyi artırır

Metod: Bir hüceyrənin müsbət terminalını növbəti hüceyrənin mənfi terminalına qoşun.

Effekt: Tutum dəyişməz qaldıqda gərginlik artır.

Drone tətbiqi: Elektrik sistemindəki daha yüksək gərginlik ekvivalent enerji çıxışında cari püşkatmanı azaldır, səmərəliliyi artırır və daha sürətli güc cavabı verir. Ümumi 3s batareyaları təxminən 11.1v, 6s batareyaları 22,2v ətrafında təmin edir.

Paralel əlaqə: artan gücü

Metod: Bütün hüceyrələrin müsbət terminallarını və mənfi terminalları birlikdə birləşdirin.

Effekt: Tutum artırılması gərginliyi dəyişməz qalır.

Drone tətbiqi: uçuş müddətini birbaşa genişləndirir. Məsələn, iki 2000mAh hüceyrələri paralelləşdirən bir hüceyrənin gərginliyini qoruyarkən ümumi gücü 4000mAh verir.

Əksər drone batareyaları "seriya-paralel" quruluşu tətbiq edir.

Misal: "6S2P" yüksək gərginlikli seriyalardan ibarət 6 hüceyrə qrupundan ibarətdir, yüksək gərginlik, hər qrup ilə müqayisədə artan tutum üçün paralel olaraq 2 hüceyrədən ibarət olan 2 hüceyrədən ibarətdir.

II. Batareya paketlərinin dörd nüvəli elementi

Hüceyrələr: keyfiyyət əsasdır. Həmişə ardıcıl xüsusiyyətləri olan nüfuzlu markalardan elektrik hüceyrələrini seçin.

Ardıcıllıq, potensial, daxili müqavimət və özünü boşaltma nisbətini əhatə edən paket montajının ömrü. Eyni istehsal dəstindən yeni hüceyrələr üstünlük verilir.

Nikel əlaqələri: hüceyrələr arasında "keçirici körpülər". Batareyanın maksimum davamlı cərəyanına əsaslanan uyğun material, eni və qalınlığı seçin. Qeyri-kafi çarpaz bölmə, təhlükəsizlik risklərini həddindən artıq istiləşməyə və poza verir.

Batareya İdarəetmə Sistemi (BMS): Batareya paketinin "ağıllı beyni".

Mənzil və məftil:

Tellər: Əsas axıdma kabelləri (məsələn, Xt60, Xt90 bağlayıcıları), yüksək cərəyanları idarə etmək üçün kifayət qədər möhkəm (məsələn, 12Awg silikon tel) olmalıdır.

Balancing baş: BMS və ya balans şarj cihazına qoşulmaq üçün istifadə olunur; hüceyrələrin (lərin) sayına uyğun olmalıdır.

Mənzil: İstilik büzüşmə boru və ya sərt korpus izolyasiya, nəm qorunması və fiziki qalxan təmin edir.

III. Praktik addımlar: sıfırdan tam bir sistem tikmək

Hazırlanması:

Əsas alətlər: Spot Weilder, MultiMeter, İstilik-davamlı əlcəklər, Təhlükəsizlik gözlükləri.

İş mühiti: yanan materiallardan azad olan yaxşı havalandırılan sahə; Əsəri anti-statik mat ilə örtülmüş iş səthi.

Addım 1: Çeşidləmə və Test

Tutum testi və daxili müqavimət sayğacından istifadə edərək bütün hüceyrələri sınayın və çeşidləyin. Hər bir paralel və ya seriyalı qrupda hüceyrələrin parametrlərini təmin etmək mümkün qədər ardıcıldır. Bu, sonradan effektiv BMS balanslaşdırılması üçün təməl yaradır.

Addım 2: Planlaşdırma və Layout

Hədəf konfiqurasiyasına əsasən fiziki hüceyrə düzənliyini planlaşdırın. Qısa sxemlərin qarşısını almaq üçün hüceyrələri izolyasiya edən spacers ilə təcrid edin.

Addım 3: Ləkə qaynaq əlaqələri

Paralel qrup qaynaqları: Birincisi, nikel zolaqlarından istifadə edərək paralel olaraq qoşulacaq hüceyrələri qaynaqlayın. Bağlantıın etibarlı olmasını təmin edin və aşağı müqavimət göstərin.

Seriya bağlantısı: Paralel qrupları vahid bir vahid kimi müalicə edin. Sonra, nikel zolaqlarından istifadə edərək onları birləşdirin, "hüceyrə ipləri" şəklini yaratmaq üçün müsbət və mənfi terminalları birləşdirin.

Qaynaq əsas seçmə xətləri: BMS gərginlikli nümunə götürmə lent kabellərini hər bir hüceyrə sətirinin müsbət və mənfi terminallarına uyğunlaşdırın.

Addım 4: BMS quraşdırma və son qaynaq

Təyin edilmiş mövqedə BMS-i təmin edin.

Əvvəlcə nümunə lent kabelini BMS-ə daxil edin. Hər bir hüceyrə simli üçün düzgün gərginliyi yoxlamaq üçün bir multimetr istifadə edin.

Təsdiqləndikdən sonra, əsas axıdma kabelinin bramsdakı müvafiq limanlara müsbət (p +) və mənfi (p-) terminallarını qaynaqlayın.

Addım 5: İzolyasiya və Encapsulation

Daxili qısa dövrələrin qarşısını almaq üçün Kraft Kağız və ya Epoksi Board kimi izolyasiya materialları ilə hüceyrə yığıncağını sarın.

Slayd istilik, montaj üzərindəki boru kəmərini büzüşdürün və batareya paketi ətrafında sıx bir möhür meydana gətirmək üçün bir istilik silahı ilə qızdırın.

Balanslaşdırma bağlayıcı və əsas axıdma bağlayıcısını quraşdırın.

Addım 6: İlkin aktivləşdirmə və sınaq

Yığılmış batareya paketini balanslaşdırma şarj cihazına qoşun və ilk yükü aşağı cərəyan (məsələn, 0.5c).

Düzgün BMS balanslaşdırma funksiyasını yoxlamaq üçün hər bir hüceyrənin gərginliyini davamlı şəkildə izləyin.

Şarj doldurduqdan sonra paketi bir neçə saat istirahət etsin. Heç bir anormal gərginlik damlalarını təsdiqləmək üçün gərginliyi yenidən yoxlayın.

İv. Təhlükəsizlik qaydaları

Həmişə təhlükəsizlik gözlükləri geyin. Hər hansı bir əməliyyat zamanı təsadüfən qısa dövrələr nəticəsində yaranan qövslərdən və ya partlayışlardan gözlərinizi qoruyun.

Fiziki ponksiyonların qarşısını al: Hüceyrələri həddindən artıq qayğı ilə idarə edin, sanki yumurta idi.

Partlayışa davamlı çantalardan istifadə edin: İlkin sınaq və şarj partlayışa davamlı çantalar içərisində aparılmalıdır.

İzolyasiya vasitələri: Müsbət və mənfi terminallarla eyni vaxtda təmasların qarşısını almaq üçün bütün metal alət tutacaqlarının izolyasiya olunmasını təmin edin.

V. Gələcək meyllər: Lipo batareya paketləri üçün istiqamətləndirmə istiqamətləri

Hal-hazırda,drone lipo batareyasıPaketlər "yüksək enerji sıxlığı + ağıllı funksionallığı" na doğru inkişaf edir: Yarı bərk Lipo hüceyrələri, gələcəyə "eyni çəkidə davamlılıq" təmin edən 400wh / kq (ənənəvi hüceyrələr üzərində 50% artım) enerji sıxlığı əldə etdi. Ağıllı BMS sistemləri, təhlükəsizlik risklərini daha da azaltmaq üçün tətbiqlər vasitəsilə real vaxt batareya statusu rəyini təmin edən temperatur siqnallarını və hüceyrə sağlamlığı monitorinqini özündə birləşdirəcəkdir.
